禹州市栆王·老連鋼結構裝配式項目

棗王老連項目

1、建筑設計概況

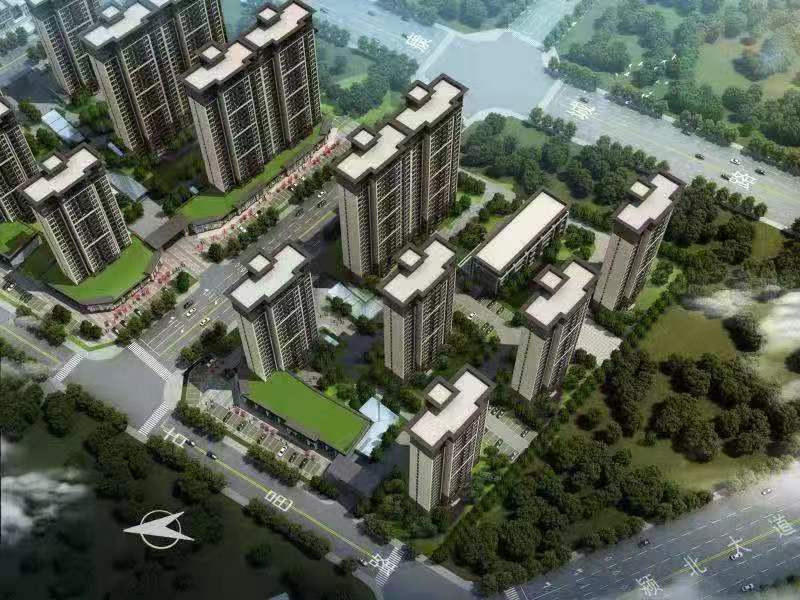

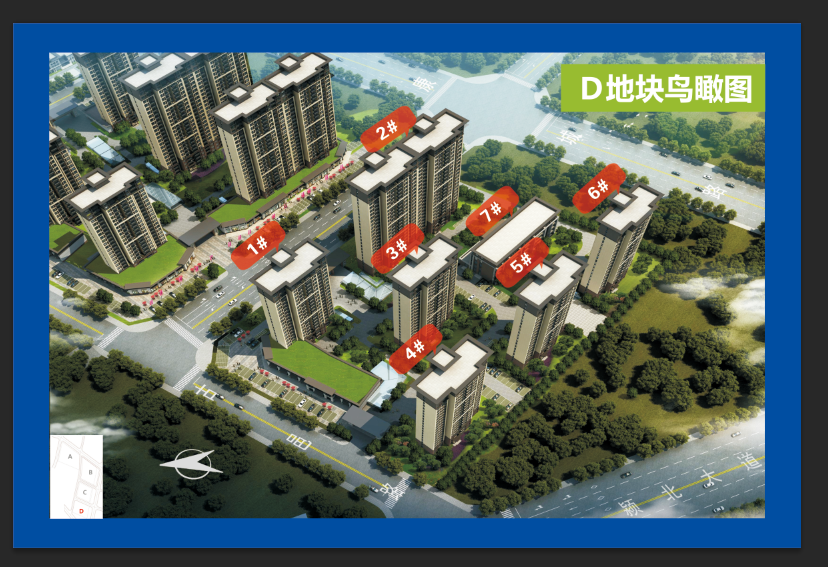

建筑規模	總建筑面積100151.84㎡；地上建筑面積78897.75㎡，地下建筑面積21254.09㎡，其中車庫面積15167.56㎡，主樓地下面積6086.53㎡，包含6棟高層、1棟養老服務樓、1棟商業及附屬設施。
樓層信息	1#樓			地下2層，地上26層，建筑高度78.15m，框架-鋼管混凝土束剪力墻結構
	2#、3#樓			地下2層，地上25層，建筑高度72.95m/73.10m，框架-鋼管混凝土束剪力墻結構
	4#、5#、6#樓			地下2層，地上22層，建筑高度64.40m/64.40m/64.25m，框架-鋼管混凝土束剪力墻結構
	7#樓			地上5層，建筑高度17.25m，鋼框架結構
	S13商業			地上2層，建筑高度9.60m，鋼框架結構
	地下車庫			地下1層，層高5.20m，框架結構
結構高程		本工程1#樓±0.000相當于絕對標高112.20m，2#、3#、4#、5#、6#、7#樓±0.000相當于絕對標高112.70m。
抗震設防烈度			七度		設計使用年限	50年

2、結構設計概況

基礎工程		CFG樁復合地基+筏板基礎相結合
結構體系		1#～6#樓高層主樓為框架-鋼管混凝土束剪力墻結構，7#樓為鋼框架結構。
結構使用年限		本工程結構設計使用年限為50年
安全等級		主體工程建筑結構安全等級為二級
抗震等級	三級
鋼筋工程	鋼筋采用HPB300一級鋼筋、HRB400三級鋼筋；鋼梁、鋼柱、鋼管束墻及其肋板、連接板、地腳螺栓、軋制型鋼采用Q355B鋼。受力預埋件的鋼筋采用HRB400級鋼筋，嚴禁采用冷加工鋼筋；吊環應采用HPB300鋼筋制作，嚴禁使用冷加工鋼筋，吊環埋入混凝土的深度不應小于30d,并應焊接或綁扎在鋼筋骨架上。
混凝土工程	構件位置			強度等級	混凝土抗?jié)B等級
	地下車庫		墊層	C15	一層地下車庫基礎筏板、地下室擋土墻、水池墻、頂板與土接觸的混凝土墻設計抗?jié)B等級為P6
			底板	C30
			柱、擋土墻	C35
			梁、板、樓梯	C35
			與主樓相連的墻、柱	同主樓
	主樓豎向構件及鋼筋桁架混凝土樓板混凝土強度等級詳各單體標注

3、主要技術體系情況

裝配式鋼管束剪力墻結構住宅體系的構成包含：鋼管束剪力墻、裝配式H型鋼梁、裝配式樓承板、鋼管束內灌混凝土、外墻裝飾一體板。

具有延性好，抗震性能好、采用TOC短交期管理，施工周期短、建筑垃圾少，粉塵少，噪音小、工廠化制造，預制裝配標準化施工、材料可回收利用，綠色環保、碳排放量小、結構耗用面積小，得房率高、基坑工程量小，自重輕、承重結構少，空間大，布局靈活、支模少，或沒有支模、速度快，建設投資省、施工安全和環保，節水節電等優點。

通過采用鋼管束組合結構體系，結合標準化要求，形成良好的鋼管束，并在鋼管內部澆筑自密實混凝土，有效提升鋼管束的剛度，保證各項承重構件施工質量得到更好的提升。

4、科技創新

抗剪、抗彎的鋼筋網片改為連續設置的鋼板、抗剪、抗彎能力更強、抗震性能更好；承受軸壓力的混凝土未發生根本變化，鋼管束兼做模板、速度快、裝配化強度更高；

車間工業化生產鋼管束剪力墻，車間工業化生產H型鋼梁，車間工業化生產裝配式鋼筋桁架樓承板。裝配式鋼筋桁架樓承板產品在技術上有創新，工藝科學，并實現了自動化生產，為我國結構樓板提供了新的施工方法。

標準化和工業化設計。在設計和分析的過程中，結合制作運輸?shù)跹b的要求，充分發揮材料的性能優勢，實現建筑模數化、使用功能化、構件參數化、建筑標準化的效果。標準構件和組件（PC樓梯）在工程中具有高度重復利用的優點，進而減少飛起模板和一次性建材以達到綠色環保效果。

裝配式施工和一體化裝修，有效提高施工質量，減少現場實發作業，降低勞動力需求數量，優化施工工序，降低中間廢棄物的產生與縮短項目的建設周期。

信息化管理和智能化應用，工廠制作加工預拼裝已成為主戰場，工作環境和人員相對舒適和穩定，作業流程、質量檢查和人員的管理手段豐富，不確定性風險發生概率顯著下降。現場作業以運輸安裝為主，作業人員數量減少，安全規章制度等貫徹執行效率大幅提高。

維護體系的創新，裝配式鋼結構體系屬于一種新型建筑形式，裝配施工作業人員需要在常規的鋼結構體系基礎之上，不斷改進原有的外界結構體系，加強外圍結構體系的創新力度。在具體施工過程中，設計人員運用先進的設計理念，保證工程內部與外部的協調統一。

5、節能減排效果

項目采用的裝配式鋼結構體系所采用的建筑材料均為符合國家標準的綠色環保材料，現場建造過程中大量使用的成品構件安裝，建造用水需求量小，整個建造過程比傳統結構大大減少廢水、廢塵和固體廢棄物的排放，十分綠色環保，有利于當?shù)丨h(huán)境的保護。

項目通過裝配式建筑技術實現節材20%，生產階段節能45%，制造與建造綜合降低碳排放18%，由于裝配式建筑的部品部件為車間自動化生產，達到了節能節材與降碳。

裝配式建筑結構部品部件全部為車間流水線上模塊化生產，省去了傳統的房屋施工系列復雜工序，減少了現場的濕法作業，具有綠色、環保、節能、可循環等特點。裝配式建設項目在施工過程中可減少建筑垃圾排放70%、節約木材90%、節水水泥砂漿55%、減少水資源消耗25%。
